Wechselrichter

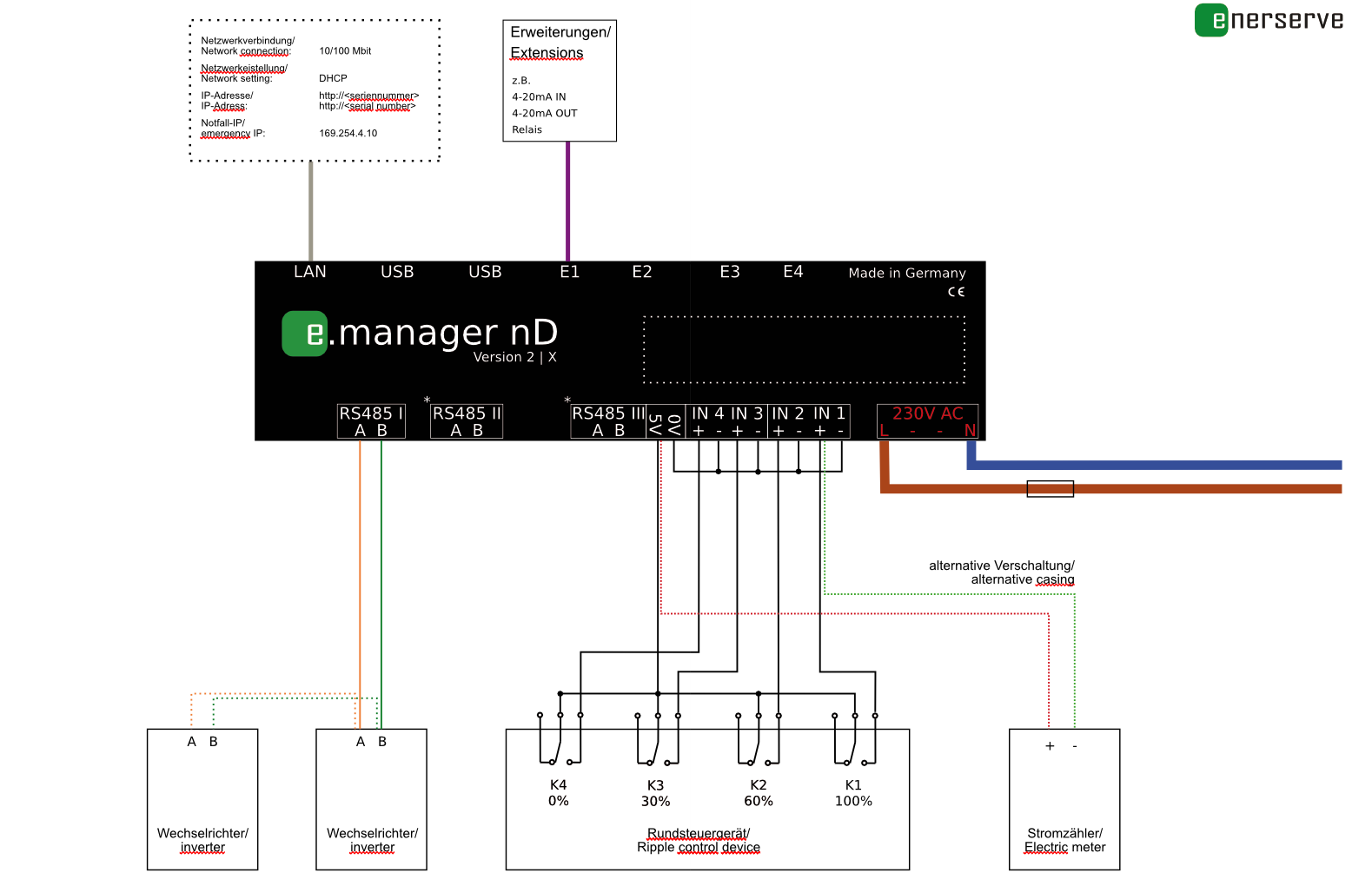

Konfigurieren Sie die Wechselrichter und andere Geräte, wie Stromzähler und Sensoren, und schließen Sie diese über RS485 oder LAN an den e.manager an.
RS485: Verbinden Sie die Geräte im Bus System: A auf A und B auf B.
Jedes Gerät benötigt eine eindeutige ID
LAN: Verbinden Sie die Geräte über einen Switch oder Router mit dem e.manager.
Vergeben Sie jedem Gerät eine statische IP Adresse
Rundsteuerempfänger
Wenn Sie den Rundsteuerempfänger, wie im Beispiel angeschlossen werden, muss nichts weiter konfiguriert werden.
e.manager nD Version 2: Die Eingänge sind galvanisch getrennt und können mit 5V bis 24V DC betrieben werden. Wichtig ist, dass die Minus Eingänge auf das Massepotentiell gebrückt wird.
e.manager mc Version 2: Die Eingänge werden mit 5V betrieben.
Eine genaue Anleitung finden Sie in den Kurzanleitungen der einzelnen Geräte.
Netzwerk und Spannungsversorgung
Verbinden Sie den e.manager mit dem Router oder mit einem Switch.
Schließen Sie den e.manager nd Version 2 oder den e.manager mc Version 2 an 230V AC an. Es wird empfohlen eine separate Leitungsschutzschalter zu verwenden.
Weboberfläche
Für die Konfiguration müssen Sie auf die Weboberfläche des e.manager. Eine Anleitung dazu finden Sie hier.
Geräte suchen
Im nächsten Schritt müssen Sie die Wechselrichter und weitere Geräte suchen lassen. Ein Anleitung finden Sie hier.
Messwerte und Konfiguration überprüfen
Nach einem Neustart können Sie die Messwerte überprüfen. Auf der Startseite wird z.B. die PV Leistung angezeigt, sowie die aktuelle Leistungsreduzierung.
Die Messwerte der einzelnen Wechselrichter können Sie unter Status => Geräte überprüfen.
Schalten Sie den 0% Kontakt am Rundsteuerempfänger und überprüfen Sie auf der Startseite, ob die Leistungsreduzierung auf 0% wechselt und ob die Wechselrichter runterfahren.
Portal einrichten
Für die Einrichtung der Anlage im Portal werden die Seriennummer und die MAC Adresse benötigt. Diese Information finden Sie:
- Auf der Frontplatte des e.managers
- An der Seite des e.managers
- Auf der Verpackung
- Auf den beigelegten Aufklebern
